弱電人要學習的交換機網絡基礎知識

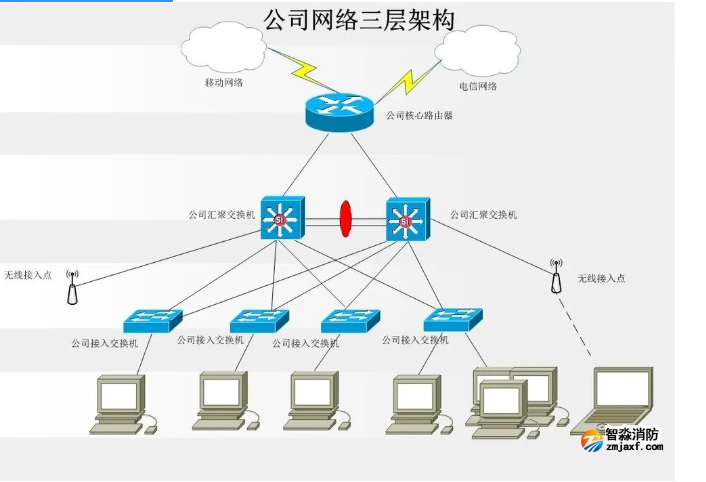

從網絡拓?fù)浣Y(jié)構來講，一個中大型高清網絡視頻監控系統需采用三層網絡架構：接入層、匯聚層、核心層。

1、接入層交換機的選擇

接入層交換機主要下聯前端網絡高清攝像機，上聯匯聚交換機。以720P網絡攝像機4M碼流計算，一個百兆口接入交換機最大可以接入幾路720P網絡攝像機呢？

我們常用的交換機的實際帶寬是理論值的50%-70%，所以一個百兆口的實際帶寬在50M-70M。4M*12=48M，因此建議一臺百兆接入交換機最大接入12臺720P網絡攝像機。

同時考慮目前網絡監控采用動態編碼方式，攝像機碼流峰值可能會超過4M帶寬，同時考慮帶寬冗余設計，因此一臺百兆接入交換機控制在8臺以內時最好的，超過8臺建議采用千兆口。

2、匯聚層交換機的選擇

匯聚層交換機主要下聯接入層交換機，上聯監控中心核心交換機。一般情況下匯聚交換機需選擇帶千兆上傳口的二層交換機。

還是以720P網絡攝像機4M碼流計算，前端每臺接入層交換機上有6臺720P網絡攝像機，該匯聚交換機下聯5臺接入層交換機。該匯聚層交換機下總帶寬為4M*6*5=120M，因此匯聚交換機與核心交換機級聯口應選千兆口。

3、核心層交換機的選擇

核心層交換機主要下聯匯聚層交換機，上聯監控中心視頻監控平臺，存儲服務器，數字矩陣等設備，是整個高清網絡監控系統的核心。在選擇核心交換機是必須考慮整個系統的帶寬容量及如何核心層交換機配置不當，必然導致視頻畫面無法流暢顯示。因此監控中心需選擇全千兆口核心交換機。如點位較多，需劃分VLAN，還應選擇三層全千兆口核心交換機。

附：決定交換機性能的參數

背板帶寬：

背板帶寬計算方法：端口數*端口速度*2=背板帶寬，以華為S2700-26TP-SI為例，該款交換機有24個百兆口，兩個千兆上聯口。

背板帶寬=24*100*2/1000+2*1000*2/1000=8.8Gbps。

包轉發率：

包轉發率的計算方法：滿配置GE端口數×1.488Mpps+滿配置百兆端口數×0.1488Mpps=包轉發率 （1個千兆端口在包長為64字節時的理論吞吐量為1.488Mpps，1個百兆端口在包長為64字節時的理論吞吐量為0.1488Mpps）。拿華為S2700-26TP-SI為例，該款交換機有24個百兆口，兩個千兆上聯口。

包轉發率=24*0.1488Mpps+2*1.488Mpps=6.5472Mpps。
