消防控制室內火災報警系統設置安裝位置規范

1.問題描述

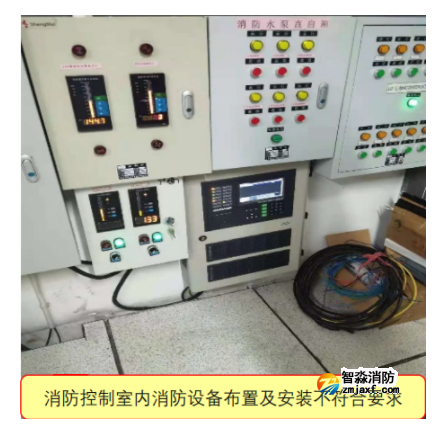

　　消防控制室內消防設備布置及安裝不符合規范要求。【圖示1】

2.規范要求

　　《火災自動報警系統設計規范》(GB 50116-2013)有關規定：

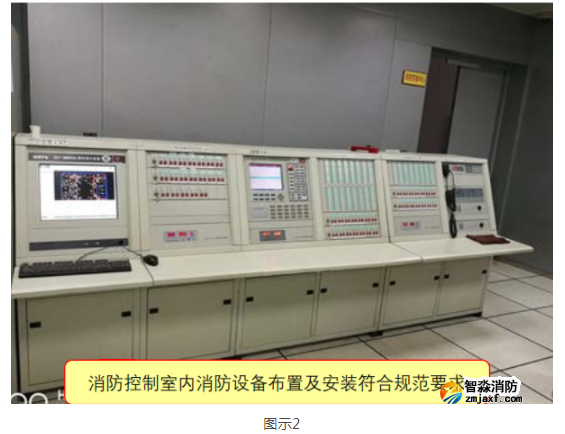

　　3.4.8消防控制室內設備的布置應符合下列規定：【圖示2】

　　1設備面盤前的操作距離，單列布置時不應小于1.5m；雙列布置時不應小于2m。

　　2在值班人員經常工作的一面，設備面盤至墻的距離不應小于3m。

　　3設備面盤后的維修距離不宜小于1m。

　　4設備面盤的排列長度大于4m時，其兩端應設置寬度不小于1m的通道。

　　5與建筑其他弱電系統合用的消防控制室內，消防設備應集中設置，并應與其他設備間有明顯間隔。

　　6.1.3火災報警控制器和消防聯動控制器安裝在墻上時，其主顯示屏高度宜為1.5m～1.8m，其靠近門軸的側面距墻不應小于0.5m，正面操作距離不應小于1.2m。

　　《火災自動報警系統施工及驗收標準》(GB 50166-2019)有關規定：

　　3.3.1火災報警控制器、消防聯動控制器、火災顯示盤、控制中心監控設備、家用火災報警控制器、消防電話總機、可燃?xì)怏w報警控制器、電氣火災監控設備、防火門監控器、消防設備電源監控器、消防控制室圖形顯示裝置、傳輸設備、消防應急廣播控制裝置等控制與顯示類設備的安裝應符合下列規定：

　　1應安裝牢固，不應傾斜；

　　2安裝在輕質墻上時，應采取加固措施；

　　3落地安裝時，其底邊宜高出地（樓）面100mm～200mm。

　　應對措施：

　　1）設計人員應根據消防設備的布置規劃與建筑設計專業充分溝通，預留足夠的消防控制室面積；

　　2）應根據選用的產品按相關規范標準進行二次深化設計，做出詳細、準確的消防控制室設備布置大樣圖，施工單位應嚴格按照設計圖紙及規范施工。

3.圖示說明

　　1）錯誤做法

2）正確做法

來源：南京市建設工程消防驗收技術指南（試行）2021
