消防水泵的吸水管和出水管管路，均應設置壓力表，有關出水管路壓力表的設置位置，存在較大爭議！

本文觀點：消防水泵的出水口壓力表，應設置在水泵出口止回閥的前面（止回閥上游段），如圖所示：（圖示1）

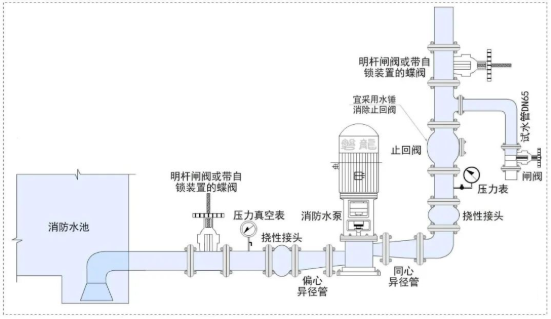

圖示1：消防水泵-進出管路主要部件圖

注1：水泵吸水管路主要部件的安裝次序，通常是控制閥、過濾器（如有）、壓力真空表、撓性接頭、偏心異徑管、水泵吸水口。

注2：水泵出水管路主要部件的安裝次序，通常是水泵出水口、同心異徑管、撓性接頭、壓力表、止回閥、控制閥、流量計和防超壓裝置接口等。

分解如下：

一、壓力表設置在水泵出口止回閥的前面，是準確檢測水泵出水口壓力的需要：

在水泵出口設置壓力表，其目的是準確監測水泵壓力，如設置在止回閥的后面（下游段），由于止回閥存在一定壓力損失，會導致水泵出口壓力檢測不準確。

注：水泵出口通常采用水錘消除止回閥，壓力損失較大。

二、壓力表設置在水泵出口止回閥的前面，是日常維護管理的需要：

1、通常情況下，止回閥下游段管路與高位水箱、穩壓裝置相通，平時承受較大壓力，壓力值甚至可能與水泵揚程相當，如將壓力表設置在止回閥后部（下游段），壓力表直接承受高位水箱和穩壓裝置的壓力，必定無法準確顯示水泵出口壓力，水泵試運行時，無法實時監測水泵出口壓力的變化情況。

根據相關標準要求，每周、每月均應對水泵進行測試，只有將壓力表設置在止回閥前面（上游段），方便有效監測水泵啟動時的升壓情況。

2、反例：

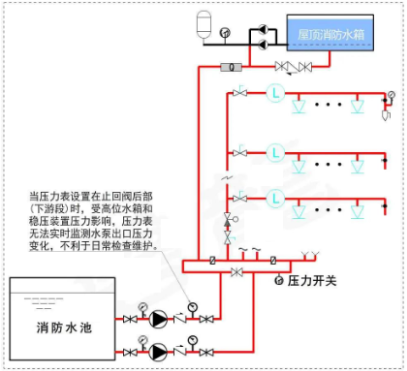

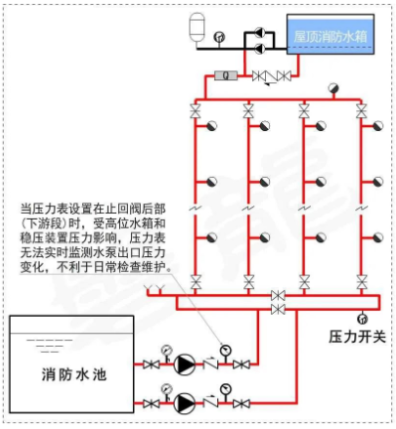

圖示2、圖示3的壓力表設置在止回閥下游，壓力表受高位水箱和穩壓裝置影響，無法準確顯示水泵出口壓力，不能有效監測水泵出口壓力。

圖示3：自動噴水滅火系統

3、正例：

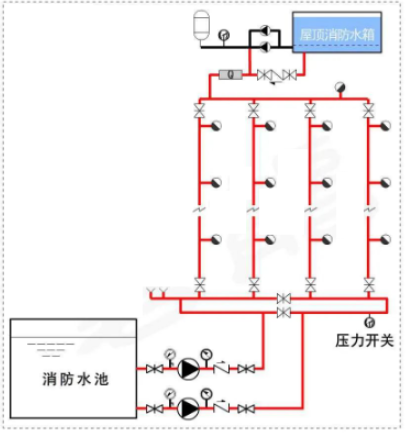

圖示4、圖示5的壓力表設置在止回閥的前面（上游）,不受高位水箱和穩壓裝置的影響，可準確觀測水泵啟動時的壓力變化過程。

圖示4：消火栓系統

4、每周、每月水泵測試，是日常維護管理的基本要求：

注：根據《消防給水及消火栓系統技術規范》（GB50974-2014）規定：“每周應模擬消防水泵自動控制的條件自動啟動消防水泵運轉一次，每月應手動啟動消防水泵運轉一次“。實際應用中，需觀測水泵啟動時的出口壓力變化，如將壓力表設置在止回閥后面，由于受高位水箱和穩壓裝置影響，將難以有效觀測啟泵時的升壓情況。

三、綜上可知，水泵出水管路壓力表應設置在水泵出口，設置位置應在水泵出口止回閥的前面（止回閥的上游段），如有功能需要，可在止回閥前后均設置壓力表。
