在很多系統中，壓力表是系統正常運行的重要保障！

按精確度等級劃分，壓力表主要分為"精密壓力表"和"一般壓力表"。建筑工程行業多采用一般壓力表，一般壓力表是指精確度等級等于或低于1.0級的壓力表、真空表及壓力真空表。

精確度、量程、檢定周期等，是壓力表的關鍵要素，存在較多誤區！實際應用的問題很多，主要集中在四個方面：

1、概念錯誤：實際應用中，主要使用一般壓力表，很多人不理解一般壓力表的概念。

2、量程選型錯誤，這個問題較多發生在消防水泵的吸水管路上！

3、精確度理解錯誤！

4、通病：忽略定期檢定！

本文所述的壓力表，主要針對消防系統，也適應其他采用一般壓力表的場所！

第一章 前言

為方便理解，我們將常用的壓力表分為兩類：

一、工程采購壓力表：

這類壓力表通常由設計師選型，并在施工階段采購安裝，須關注主要分類（第二章）、精確度（第三章）、量程（第四章）、檢定周期（第五章）等主要指標！

二、產品配套壓力表：

這類壓力表由廠家配套提供，主要關注檢定周期（第五章）！

第二章 壓力表的主要分類·概念

二、建筑工程行業較多采用一般壓力表，一般壓力表是指精確度等級等于或低于1.0級的壓力表、真空表及壓力真空表。

注1：相關概念引自《一般壓力表》（GB/T 1226-2017）

注2：本文所述的壓力表，除非特別說明，均為一般壓力表。

第三章 壓力表的精確度等級

一、精確度等級的概念：

1、精確度：壓力表的示值與被測量（約定）真值的一致程度。

2、精確度等級：符合一定的計量要求，使誤差保持在規定極限以內的儀表的等別、級別。精確度等級通常以約定的數字或符號表示，稱為等級指標。

一般壓力表的精確度等級分為：1.0級、1.6級、2.5級、4.0級，對應允許誤差 （按測量上限的百分數計算） 分別為 ±1%、±1.6%、±2.5%、±4%。

注1：工程上較多采用精確度等級為1.6級的壓力表。

注2：壓力表的精確度等級標識在儀表刻度標尺或銘牌上。

二、精確度等級的數值越小，儀表的準確度越高！

由上述可知，精確度等級的數值越小，儀表的準確度越高，兩者反向相關。

三、應用要點·計算方法：

在正常的使用條件下，精確度等級的數值越小，表示測量誤差越少，準確度越高。

同時，誤差與量程范圍相關，同一精確度的儀表，可通過壓縮量程范圍來減小測量誤差。比如，精確度等級為1.6級壓力表，當最大量程為2.5MPa時，測量誤差為±2.5×1.6%=±0.04MPa。同樣精確度等級的壓力表，當最大量程為0.6 MPa時，測量誤差為±0.6×1.6%=±0.0096MPa。

第四章 壓力表量程

一、壓力表的量程范圍：

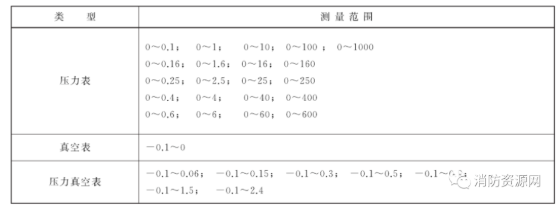

根據《一般壓力表》（GB/T 1226-2017）規定，一般壓力表的量程范圍如下：

二、量程選型的基本要求：

通常情況下，壓力表使用壓力不能超過量程的2/3，超過量程容易導致精度下降，甚至損壞，具體要求，應符合相關規范規程的規定。比如：

《消水規》5.1.17規定：消防水泵出水管壓力表的最大量程不應低于其設計工作壓力的2倍，且不應低于1.60MPa；

 《消水規》12.3.2規定：壓力表量程在沒有設計要求時，應為系統工作壓力的2倍～2.5倍；

三、量程選型的誤區：

實際調研發現，消防水泵吸水管的壓力表設置，存在較大誤區：

誤區1：選用真空表

由前述可知，真空表的量程范圍為-0.1～0MPa，而吸水管路的日常壓力均大于0MPa，因此不能選用真空表，對于吸水管路可能存在負壓的情況，只能選用壓力真空表。

誤區2：最大量程不滿足規范要求：

因為吸水管路壓力較低，很多人忽略了壓力表選型時的最大量程計算，甚至出現管路壓力接近或超過最大量程的情況。

四、量程選型的正確方式：

以消防水泵吸水管為例：

1、當吸水管路壓力可能低于大氣壓時，比如水泵從消防水池取水等情形，宜采用量程下限為-0.10MPa的壓力真空表，同時，量程上限應參考吸水管路日常最高壓力確定，量程上限應考慮日常最高壓力，不應低于最高壓力的2倍。

消防泵從消防水池取水，吸水管路的最高壓力可能為溢流水位和吸水管路的壓力差h，壓力真空表的量程下限宜為-0.10MPa，量程上限應考慮日常最高壓力，不應低于最高壓力h的2倍。

2、對于轉輸消防水泵和直接從市政管網取水的消防水泵，吸水管路壓力較為復雜，應考慮最高壓力情況，壓力表的最大量程不應低于最高壓力的2倍。

3、計算值必須滿足規范最低標準要求：

根據《消水規》5.1.17規定，消防水泵吸水管壓力表的最大量程應根據工程具體情況確定，但不應低于0.70MPa。因此，當按以上方式計算的最大量程小于0.7MPa時，應按0.7MPa取值，由表1可知，可取上限為0.9MPa的壓力表。

第五章 壓力表的定期檢定

系統運行中，壓力表存在疲勞損壞、精度下降等不可避免的問題，定期檢定是壓力表正常運行的基本保障！

壓力表屬于計量器具，可分為強制檢定和非強制檢定，常規工程中的壓力表，多屬于非強制檢定，強制檢定和非強制檢定的壓力表，均應進行定期檢定。

一、所有壓力表，均應進行定期檢定：

《中華人民共和國計量法》第九條：縣級以上人民政府計量行政部門對社會公用計量標準器具，部門和企業、事業單位使用的最高計量標準器具，以及用于貿易結算、安全防護、醫療衛生、環境監測方面的列入強制檢定目錄的工作計量器具，實行強制檢定。未按照規定申請檢定或者檢定不合格的，不得使用。實行強制檢定的工作計量器具的目錄和管理辦法，由國務院制定。

對前款規定以外的其他計量標準器具和工作計量器具，使用單位應當自行定期檢定或者送其他計量檢定機構檢定。

依此，所有壓力表均應進行定期檢定！

二、壓力表的檢定周期：

工程建設中的壓力表，多為彈簧管式一般壓力表，適應《彈性元件式一般壓力表、壓力真空表和真空表檢定規程》（JJG 52-2013），該規程規定：壓力表的檢定周期一般不超過半年。

強制性檢定壓力表的檢定周期不應超過此規定，非強制性檢定壓力表的檢定周期可由單位根據自身實際情況確定，本規定可作參考。

具體要求及細則，參《中華人民共和國計量法》、《中華人民共和國計量法實施細則》等相關規定。

第六章 一般壓力表-示例

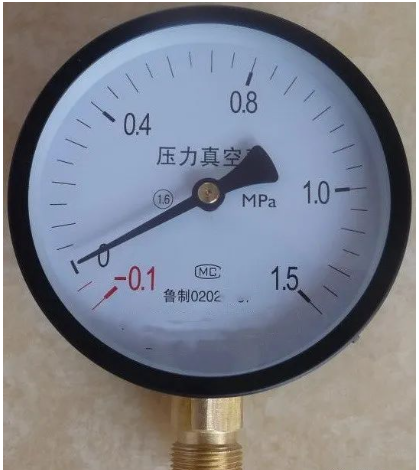

（圖示1）

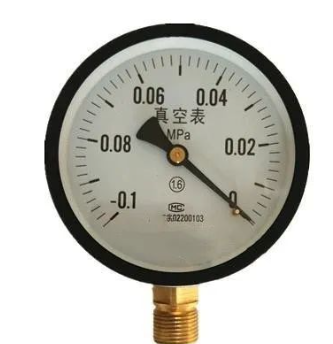

2、圖示2的真空表，精確度等級1.6，量程下限-0.1MPa，上限0MPa。

（圖示2）

（圖示3）
